扭矩傳感器聯軸器的選擇

哪種聯軸器是正確的選擇?
扭矩傳感器是一種高精度傳感器，其能夠測量非常小的不確定性。但是，為了能夠獲得高精度的測量結果，減少影響傳感器的寄生負載是非常重要的。其經常是由傳動系的安裝或組合不正確造成的。安裝在測量法蘭上的軸端的徑向偏移將會產生徑向力和彎矩，同樣，徑向角偏移將會對傳感器產生軸向力和彎矩。
寄生負載的補償
在實際的應用中，所有的偏移和寄生負載會同時發生。傳動系的精確地對中只能解決部分問題，因為固有的偏移公差無法完全消除。因此，需要安裝扭轉硬度高的彈性補償部件，尤其是在高轉速情況下，幾乎能完全補償殘留的偏差。采用補償部件能提高傳感器的精度，并且能保護傳動系軸承，具有更高的耐磨性。
聯軸器作為補償部件
聯軸器作為補償部件包含兩個元素，其具有萬向軸功能。其可以補償角度，徑向和平行誤差。補償部件的最緊湊形式是全耦合，兩個具有萬向軸功能的元件(半耦合) 緊鄰安裝。由于彼此之間間隙非常小，因此補償的偏差也非常小，更大的補償需要更大的間隙。
考慮到需要在傳動系上安裝 "扭矩傳感器 + 補償部件" 這種組合形式，因此產生了多種聯軸器和安裝部件變種。
出了多種扭矩傳感器外, HBM 還提供針對不同應用的聯軸器和安裝部件。具體的配置和應用如下：
配置
1. 全耦合型號
采用緊湊形式, 可能會從主要的偏移中產生高回復力。采用全耦合聯軸器，傳動系仔細對齊非常重要。
模塊包括以下部件(從左到右):
全耦合 + 扭矩傳感器
全耦合 + 扭矩傳感器

2. 兩個半耦合和間隔形式
此形式可以用于更大的偏差補償，并有特殊的間隔型號用于特殊測量任務，例如防止輸入端高溫對傳感器產生影響。
模塊包括以下部件 (從左到右):
半耦合 + 間隔 + 半耦合 + 扭矩傳感器
半耦合 + 間隔 + 半耦合 + 扭矩傳感器

扭矩傳感器帶有2個 Modulflex® 半耦合聯軸器和間隔
3. 兩個半耦合和扭矩傳感器作為間隔
模塊包括兩個部件 (從左到右):
半耦合 + 扭矩傳感器 + 適配器+ 半耦合
半耦合 + 扭矩傳感器 + 適配器+ 半耦合

扭矩傳感器位于兩個 Modulflex® 半耦合聯軸器中間
此形式，允許進行更大偏差補償，并且不需要更大空間.

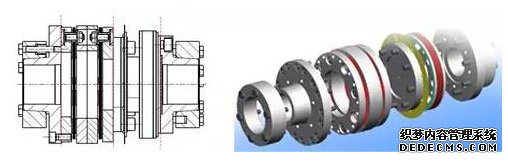

在傳動系上安裝相應模塊往往需要在軸和扭矩傳感器或聯軸器之間安裝一個適配器。因此，我們推薦你使用一個特殊部件，一邊用做法蘭連接器，另一邊用作軸 (軸轂) 夾緊裝置. 依據安裝條件不同，其可以單獨或配對使用。案例請見下圖模塊包括以下部件(從左到右):
夾緊裝置 + 全耦合聯軸器 + 扭矩傳感器 + 夾緊裝置

夾緊裝置 + 全耦合聯軸器 + 扭矩傳感器 + 夾緊裝置

有 Modulflex® 聯軸器和兩個 Koniclamp® 夾緊裝置（內置夾緊技術）
